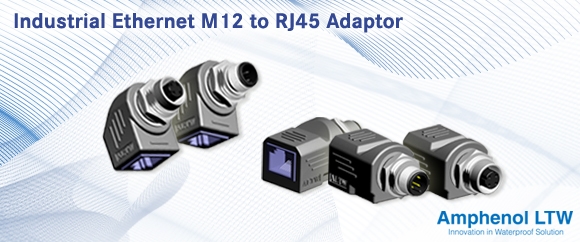

Amphenol LTW's Industrial Ethernet M12 to RJ45 Adaptor

2014.02.03



針對有 IP67 與 IP68 防水等級需求的通訊協定網絡,M12 (plug) 連結器以較佳的適用性取代了 RJ45。依照 IEC 61076–2–101準則,符合 D-coding 的 M12 (plug) 4 Pin 連結器達到工業用通訊協定標準。在工業領域中,M12 連結器技術被應用於傳感器(sensor)、致動器 (actuator)、現場總線 (fieldbus cabling) 並具有其他各項優勢。

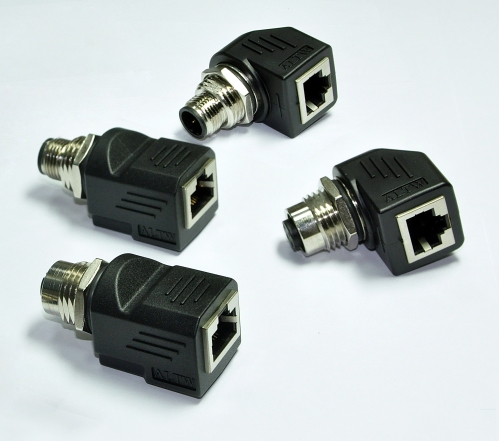

安費諾亮泰推出串接 M12 及 RJ45 的 Profinet Compliant bulkhead 型轉接連結器,一端為 M12 連結器,另一端為符合特殊工業通訊應用需求的鐵製 RJ45 (Jack) 連結器。依照 IEC 61076-2-101 規範 (D-Coded),具有防水等級 IP67 與 IP68,此產品支援要求傳輸速率 10Base-T 與 100Base-Tx 連結機器設備與交換機。符合工業設備的獨特、有型的設計,此產品可以組裝在板端、輕鬆地安裝與移除、也可與非防水性 RJ45 plug 串接
Specifications
‧Connector Type: Male and Female
‧Available Contact: 4Pin D-Code
‧Locking Mechanism: Screw Type
‧Fixing Thread: M16*1.5
‧Degree of Protection: IP68 (M12 Side)
‧Nominal Current: 1.5A
‧Temperature Range: -25ºC to 90ºC
‧Nominal Voltage: 60V
‧Transmission Rate: 10 / 100 Mbit / s
‧Transmission Performance: Class D up to 100MHz Acc. IEC 11801 : 2002
‧Number of Ports:
1 x M12 D-Coded (IP68)
1 x RJ45 (IP20)
‧Material:
Housing and Connector Insert : Nylon+GF (UL94-V0)
Screw Nut : Zinc Alloy, Nickel Plated
Shield : Copper Alloy, Nickel Plated
Contacts : Copper Alloy, Gold Plated
O-Ring : Viton
RJ45 Jack : PBT
